انواع مفصل کابل

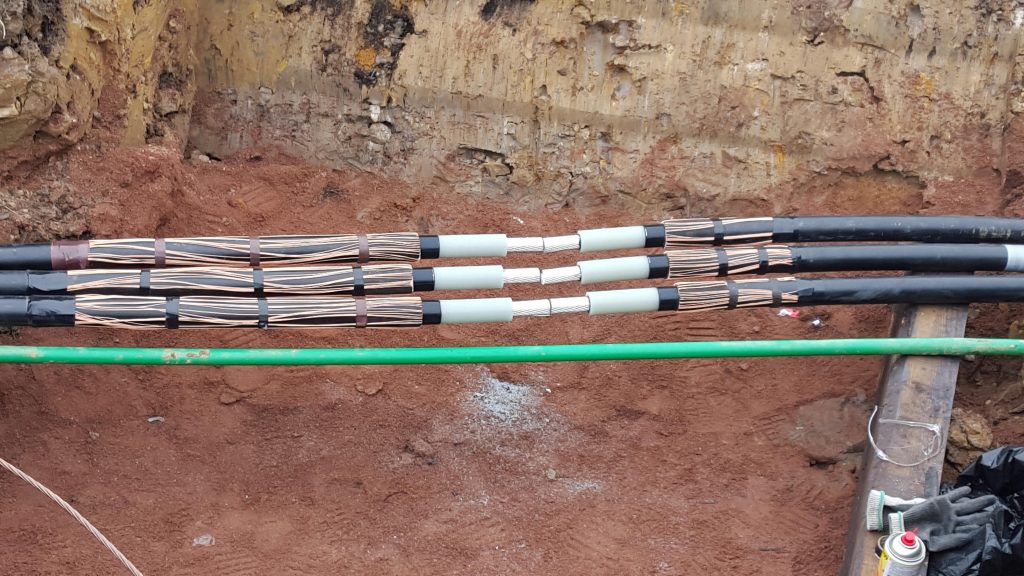

مفصل کابل، جهت اتصال دو کابل تا ولتاژ400 کیلو ولت به کار می رود. این مفصل ها در انواع مختلف قابل ارائه هستند که درزیر به مهمترین آنها اشاره میکنیم

انواع مفصل کابل

1. حرارتی Heat shrink joint،
2. سرد ،cold shrink joint
3. رزینی ،resin joint
4. تبدیلی
5. نواری
6. حرارتی رزینی
7. فشار قوی
8. مفصل فشارضعیف

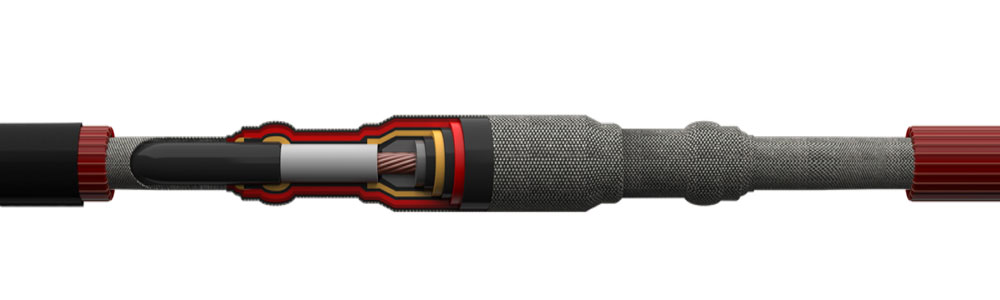

مفصل حرارتی

از این مفصل جهت اتصال دو کابل خشک یا روغنی تا ولتاژ36 کیلو ولت مورد استفاده قرار میگیرد. روکش های آنها نیز مانند سرکابل از پلي اتيلن کراس لينک ساخته شده اند که پس از حرارت روی کابل جمع می شوند.

مفصل سرد

بدنه مفصل های سرد از جنس سیلیکون بوده. و جدیدترین نوع مفصل مورد استفاده در شبکه توزیع می باشد. اصلی ترین قسمتهای این مفصل شامل تیوب استرس کنترل، و بدنه همزمان با هم و بدون نیاز به حرارت نصب می گردد، که این عامل خود باعث افزایش سرعت نصب می شود.

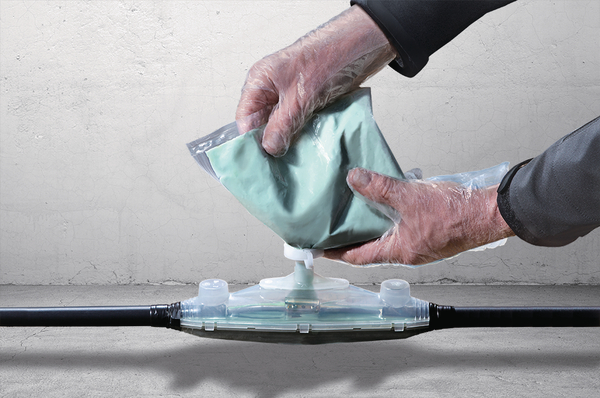

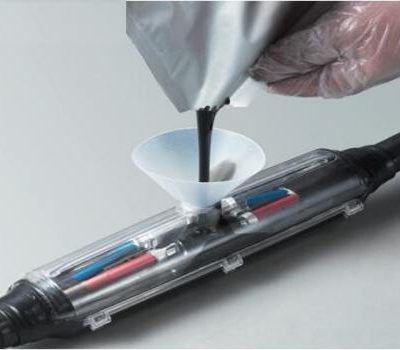

مفصل رزینی

از این نوع مفصل ها بیشتر در مناطق مرطوب مانند چاهها وکابلهای دفنی … و مناطقی که مواد شیمیایی و نفتی خرنده دارند مانند پالایشگاه ها و پتروشیمی ها مورد استفاده قرار میگیرد جهت بررسی بیشتر این محصول به نوشته مفصل های رزینی مراجعه فرمایید

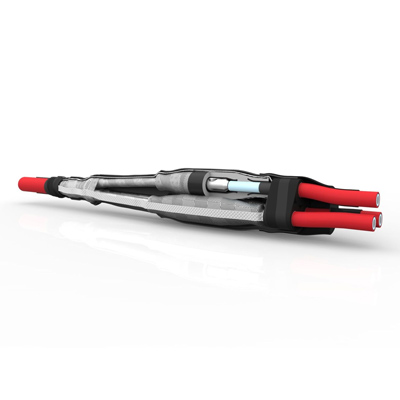

مفصل تبدیلی

چنانچه مشخصات کابلها از نظر سایز،جنس هادی، عایق کابل( خشک یا روغنی )، زره، با هم مشابه نباشند. از مفصل تبدیلی جهت اتصال این کابلها استفاده می شود.

مفصل نواری

در این مفصل به جای روکش از نوار استفاده می شود. هر یک از لایه های کابل با نوار عایق، نیمه هادی وآب بندی پوشیده شده، و به هم متصل می گردند. از مفصل های نواری بیشتر در جاهایی که امکان کندن چاله مفصل وجود ندارد استفاده میکنند

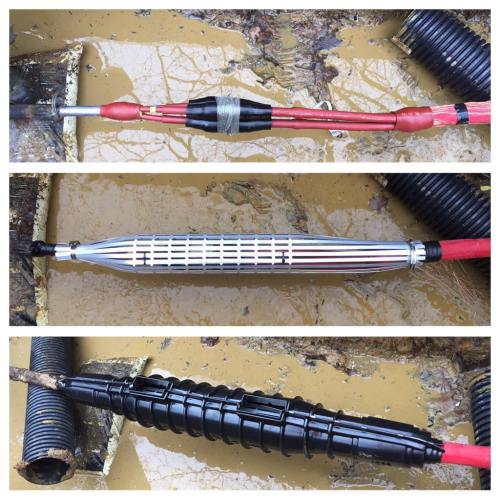

مفصل حرارتی رزینی

در محیطهای مرطوب ( غوطه ور در آب ) و یا محیط های آغشته به مواد شیمیایی، که مفصل های حرارتی توانایی تحمل چنین شرایطی را ندارند، از مفصل هلی حرارتی رزینی استفاده می شود. این مفصل ها مقاومت بالایی در مقابل خوردگی مواد شیمیایی و نفوذ آب به داخل مفصل دارد.

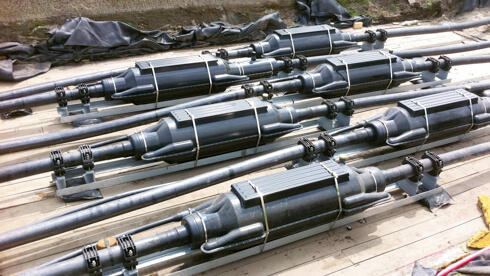

مفصل فشار قوی

از مفصل فشار قوی برای ولتاژهای بالای 63 کیلو ولت استفاده می شود. که در ساخت این مفصل از تکتولوژی خاصی جهت کنترل تنش های الکتریکی بهره میگیرند.
